Simple Joy Mod y Expansión AV MOD es una solución pensada para ampliar las posibilidades de la Famicom, permitiendo el uso de mandos de NES.
Como muchos saben, los mandos originales de la Famicom son bastante incómodos de usar: los cables son muy cortos y siempre están colgando desde la propia consola, lo que limita la comodidad y la movilidad del jugador.
Este mod permite utilizar mandos de NES con una instalación mínima, sin necesidad de realizar modificaciones complejas. Además, al combinarlo con los dos módulos de expansión, se consigue una experiencia mucho más ergonómica y práctica
¿Necesitas ayuda?
Si tienes cualquier duda sobre nuestros proyectos o necesitas más información, puedes contactar con la comunidad oficial de DIYMAKE.
Join the CommunityJoy Mod & Expansión AV MOD
La modificación incluye:

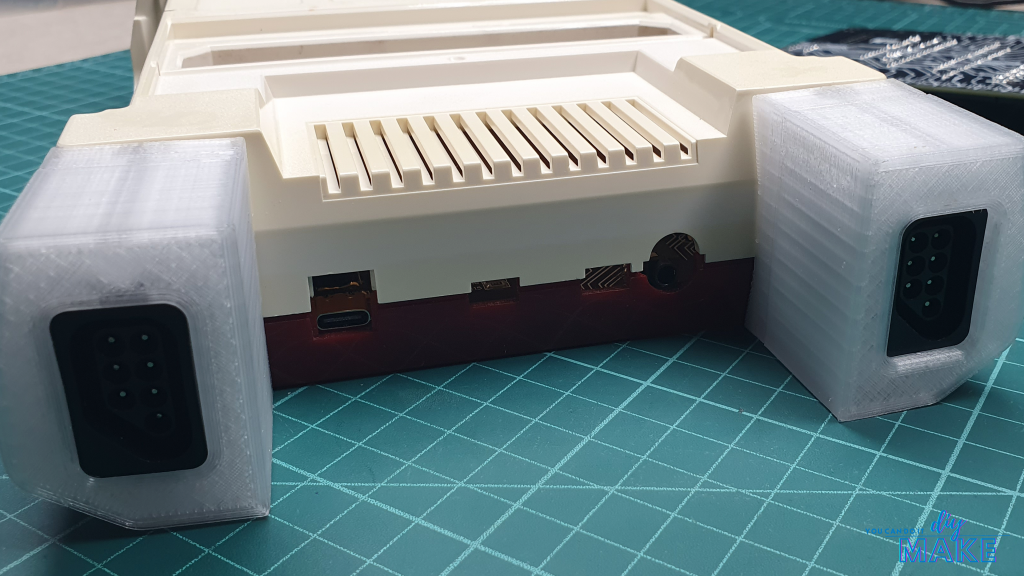

Salida AV con jack de 4 polos que permite transmitir video compuesto, audio estéreo (L/R) desde un solo conector compacto.
Entrada USB Tipo-C para una alimentación más práctica y universal, reemplazando los conectores de corriente antiguos.

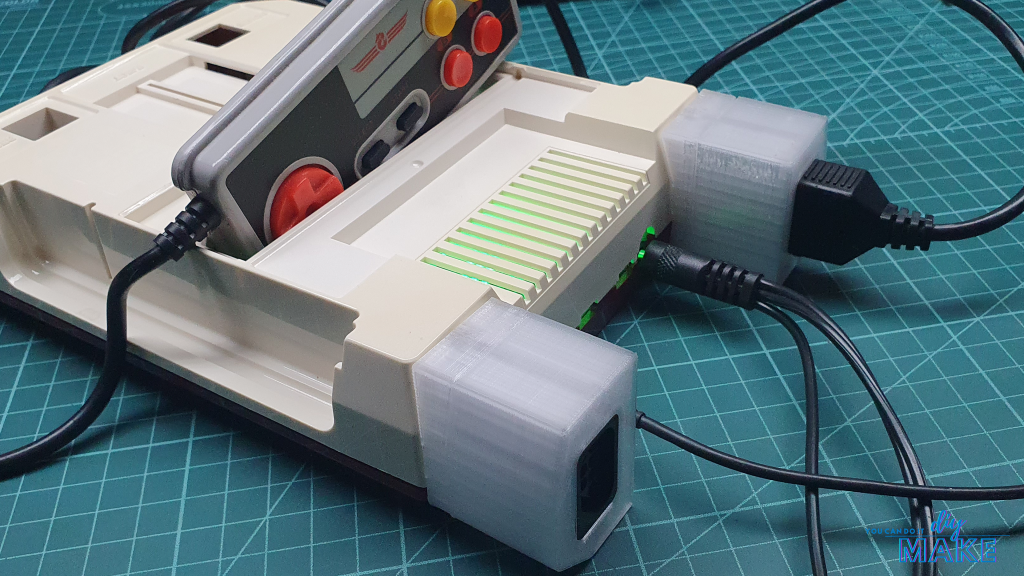

Compatibilidad con mandos de NES, gracias a la adaptación de los puertos originales, lo que permite jugar cómodamente.

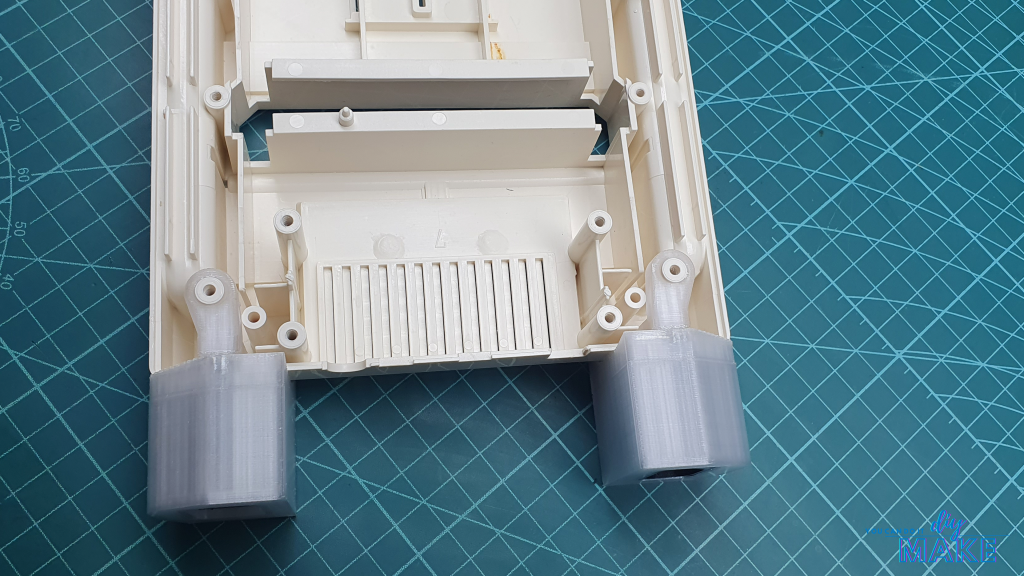

Todo el sistema está montado en una carcasa personalizada impresa en 3D, diseñada para integrarse con la estética de la Famicom.
Simple Joy MOD
El Simple JOY MOD se instala de forma fácil y ergonómica, con un tiempo de montaje muy reducido. Esto se debe a que únicamente es necesario soldar las conexiones correspondientes en la placa base de la Famicom, sin necesidad de modificaciones complejas ni componentes adicionales.
Conexión
La instalación se divide en varias partes
Las conexiones se realizan de forma muy sencilla. Solo hay que seguir el orden indicado en las imágenes que aparecen más abajo, donde se muestra claramente la secuencia que debe seguirse para cada cable.
Los colores de los cables son estándar, y el orden es el mismo tanto en la placa base original de Famicom como en la RetroEvo Board 8.
Simplemente hay que respetar el orden y conectar cada cable según lo indicado.
Soldar el Simple AV MOD a la placa base
El primer paso consiste en soldar el Simple AV MOD a la placa base de la Famicom. Es un proceso sencillo y rápido.
Es importante tener en cuenta que se debe conectar correctamente la alimentación de 5V a la placa base, tal como se muestra en la imagen de referencia.
Conexiones de audio y video
A continuación, debemos soldar el cable amarillo del JOY & AV MOD, que corresponde a la salida de video hacia el conector jack de 3.5 mm.
También debemos soldar el cable azul, que corresponde a la salida de audio. Este cable se conecta al punto donde se mezclan ambos canales de audio (CPU 1 y CPU 2).
Este punto puede identificarse claramente en el esquemático de la Famicom y también está indicado en las imágenes de instalación.
Conexión de los mandos NES
Por último, debemos soldar las conexiones de los puertos para mandos NES siguiendo el orden y referencias visuales que se muestran en la imagen correspondiente.
